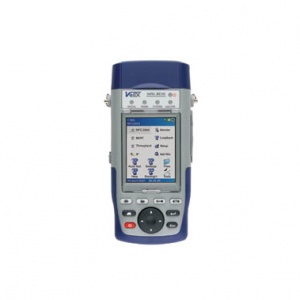

Анализатор BERcut-PE представляет собой новый современный прибор для эксплуатации современных сетей, построенных на основе различных технологий «оптической последней мили»- FTTx/PON. Прибор ориентирован на задачу проведения эксплуатационных измерений в оптических широкополосных сетях доступа.
Основой идеологии прибора BERcut-PE является перенос центра проблематки эксплуатационных измерений в область клиентской сети. До последнего времени считалось, что основной проблемой диагностики сетей оптического доступа является диагностика параметров развертываемой оптической сети «последней мили».
Опыт компании "Метротек" в реализации программ поддержки массового внедрения ADSL и metro-Ethernet позволяет пересмотреть эту концепцию. Большинство пользователей жалуется не на качество оптического соединения, а на плохое качество услуг. Но в таком случае центр проблематики измерений в сетях FTTx/PON автоматически переносится в область клиентских сетей. Детальный анализ не-скольких тысяч жалоб клиентов в проектах FTTx/PON показывает, что вклад оптической сети в общую проблематику эксплуатационных измерений составляет всего 5-7%. Все остальные проблемы, требующие измерений, связаны с диагностикой качества услуг IP, услуг Интернет, услуг VoIP, настройкой клиентской сети и маршрутизатора WiFi, услуг IPTV и пр.
В приборе BERcut-PE реализован весь спектр функций контроля современной клиентской сети. Как и все члены семейства BERcut-NG новый прибор ориентирован на решения задач контроля параметров качества сетей доступа, включая измерения уровней IP, TCP/UDP и контроль услуг Triple Play: FTP/Web/IPTV/VoIP.
Оптические измерения в приборе BERcut-PE ограничены измерениями оптической мощности. Встроенный измеритель мощности может быть полезен для квалиметрии параметров оптических трансиверов и диагностики клиентских патч-кордов.
Оптические измерения в приборе BERcut-PE ограничены встроенным оптическим изме-рителем мощности, который используется для диагностики клиентской оптической сети и абонентских патч-кордов. Такой функционал позволяет провести все необходимые измере-ния физического уровня. Контроль параметров на уровне IP На уровне IP анализатор BERcut-PE поддерживает единые принципы анализа параметров, единую методо-логию и однотипные формы отчетности о результатах измерений. Полная проверка работоспособности IP возможна в точке абонентского подключения. Учитывая, что все услуги Triple Play основаны на IP, мощный и всесторонний набор диагностических средств IP больше не считается роскошью или функцией, которую просто «неплохо иметь».
Оптические измерения в приборе BERcut-PE ограничены встроенным оптическим изме-рителем мощности, который используется для диагностики клиентской оптической сети и абонентских патч-кордов. Такой функционал позволяет провести все необходимые измере-ния физического уровня. Контроль параметров на уровне IP На уровне IP анализатор BERcut-PE поддерживает единые принципы анализа параметров, единую методо-логию и однотипные формы отчетности о результатах измерений. Полная проверка работоспособности IP возможна в точке абонентского подключения. Учитывая, что все услуги Triple Play основаны на IP, мощный и всесторонний набор диагностических средств IP больше не считается роскошью или функцией, которую просто «неплохо иметь».
Инженеры должны убедиться в работоспособности сетевого соединения при предоставлении и/или восстановлении услуги и, таким образом, полагаются на такие функции как ping, trace route, ARP Wiz, Web браузер и загрузка/выгрузка по FTP.
Контроль связности канала в современных пакетных сетях осуществляется функциями Ping и Trace Route. Особенно эффективной является функция Trace Route, которая позволяет диагностировать все промежуточные пункты на пути передачи потока пакетов в сети.
Контроль услуг FTP/Web. Контроль услуг Интернет в приборе BERcut-PE осуществляется по двум наиболее важным услугам: услугам Web и услугам FTP.
Диагностика параметров качества Web-услуг состоит в контроле возможности/невозможности загрузки стартовых страниц и оценки времени и полосы пропускания при доступе на различные сайты.
Контроль параметров качества услуг FTP осуществляется по времени и полосе пропускания по линии вверх и по линии вниз при доступе на FTP-сервер.
Анализатор BERcut-PE поддерживают функции контроля параметров IPTV. В приборах реализованы самые разные методики диагностики параметров IPTV: контроль полосы переда-чи различных видеоканалов, контроль задержек и пакетного джиттера, статистика по PID в случае применения стандартов MPEG2, контроль устойчивости работы абонентской системы при частом переключении каналов (методика IGMP Join/Leave) и пр.
Анализатор BERcut-PE поддерживают функции контроля параметров IPTV. В приборах реализованы самые разные методики диагностики параметров IPTV: контроль полосы переда-чи различных видеоканалов, контроль задержек и пакетного джиттера, статистика по PID в случае применения стандартов MPEG2, контроль устойчивости работы абонентской системы при частом переключении каналов (методика IGMP Join/Leave) и пр.
Функции тестирования IPTV сервисов включают в себя режим эмуляции Set Top Box, IGMP,RTSP тестирование передачи данных от VOD сервера. Анализ транспортных потоков – скорость передачи данных, анализ PID, отслеживание джиттера пакетов, потерянных пакетов, параметров задержки, PCR статистика и оценка качества изображения со стороны зрителя.
Для отражения эффективности абонентского подключения и предоставления услуг IPTV особенно ценными оказываются функции сканирования каналов IPTV с отражением основных эксплуатационных параметров, а также вывод картинки IPTV на экран для визуальной диагно-стики качества услуги IPTV.
Контроль качества голосовых услуг в сетях широкополосного доступа представляет собой одну из наиболее существенных функций для контроля качества услуг. В приборе BERcut-PE реализованы функции контроля качества услуг VoIP. Прибор обеспечивает установление соединения, контроль параметров сигнализации и контроль разборчи-вости речи по оценкам MOS и R-фактора. Кроме того, для каждого соединения контролируются его параметры скорости, параметры потока данных и ведется отдельный отчет о фазах установления соединения.
VoIP Call Expert позволяет производить эмуляцию IP телефона и принимать вызовы по SIP или H.323 протоколам. Поддержка распространенных кодеков позволяет производить рас-шифровку вызовов.
Функция сканирования и автоматической идентификации состояния сети NetWiz обеспе-чивает автоматический контроль состояния сети: от физического уровня до уровня приложе-ний. В результате контролируется присутствие различных сетевых элементов в сети, их со-стояние, доступность для связи и параметры возможной связи. Опция тестирования NetWiz включает в себя опцию кабельного рефлектометра, с помо-щью которого можно быстро локализовать проблемы и неоднородности в кабеле: плохие кон-такты, повреждения, замокание кабеля и т.д.
В современных системах связи часто используется конвергентная связка проводных и беспроводных технологий широкополосного доступа. Наиболее часто используются схемы, в которых до квартиры система доступа доводится по проводным технологиям, а квартирная сеть строится на основе технологии Wi-Fi.
Функция сканирования и автоматической идентификации состояния сети NetWiz обеспе-чивает автоматический контроль состояния сети: от физического уровня до уровня приложе-ний. В результате контролируется присутствие различных сетевых элементов в сети, их со-стояние, доступность для связи и параметры возможной связи. Опция тестирования NetWiz включает в себя опцию кабельного рефлектометра, с помо-щью которого можно быстро локализовать проблемы и неоднородности в кабеле: плохие кон-такты, повреждения, замокание кабеля и т.д.
Функция диагностики сетей Wi-Fi
Анализатор BERcut-PE может быть оснащен USB WI-Fi адаптером для проведения тести-рований беспроводных сетей стандарта 802.11. Эта опция позволяет измерять основные па-раметры беспроводных сетей, такие как мощность и качество сигнала для определения наиболее лучшего расположения новых точек доступа. Функция IP Ping позволяет в кратчайшие сроки убедиться в целостности беспроводной сети.
