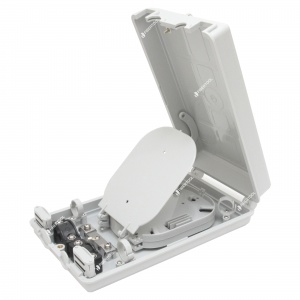

Кросс оптический Zhantong GP-A, чаще называемый не герметичной кросс-муфтой ранее маркировался производителем как GP-D. Модель настенного монтажа предназначена для размещения в помещениях с целью защиты сварных соединений оптических волокон. Может использоваться как муфта для коммутации оптической магистрали, или как кросс – для соединения оптических пигтейлов, патч-кордов и сетевого оборудования.
Кросс-муфта GP-A изготовлена из высокопрочного поликарбоната. Конструктивно корпус состоит из основания и крышки. Крышка крепиться к корпусу на петлях, имеет ограничитель хода и при закрытии фиксируется специальным винтом. Внутреннее устройство оптического кросса обеспечивает простоту и удобство при монтаже и обслуживании оптических соединений.
Два кабельных ввода разного типоразмера, снабженных заглушками, позволяют ввести в оптический кросс Ztong либо один оптический кабель диаметром 16 мм и два оптических кабеля диаметром 11 мм, либо два оптических кабеля диаметром 16 мм.
Два кабельных хомута с противоскользящими шипами надежно удерживают кабель внутри кросса. Кросс оборудован шиной заземления со специальными креплениями для троса или металлического ЦСЭ.
Кросс укомплектован двумя сплайс-пластинами 009 емкостью до 12 КДЗС с крышкой. Оптические сплайс-пластины снабжены специальным соединением и сконструированы для открытия в рабочее положение более чем на 90 градусов, что удобно при монтаже и обслуживании. Радиус изгибов для укладки запаса волокон сплайс-пластин соответствуют международным стандартам.
Эластичные кольца кабельного организатора позволяют уложить неиспользуемый кабель внутри кросса.
Рекомендации для установки:• При разделывании оптического магистрального кабеля, для его фиксации в кроссе, оставьте свободный участок силового элемента длиной 35 мм.
• Для обеспечения защиты волокон на участке от порта ввода кабеля до сплайс-пластин оставьте оболочку модуля не менее 100 мм длиной.
• Лишняя длина пигтейла может быть уложена в эластичные кольца для организации кабеля по периметру кросса.
