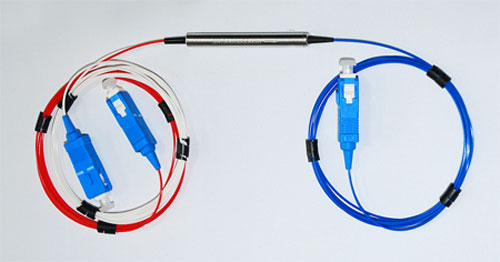

Данный оптический циркулятор предназначен для работы с излучением 1550 нм.
Оптический циркулятор представляет собой 3-х портовое устройство с изолированными однонаправленными портами, обладающий возможностью разделения встречных лучей света и распределения их по соответствующим портам.
Оптический циркулятор представляет собой 3-х портовое устройство с изолированными однонаправленными портами, обладающий возможностью разделения встречных лучей света и распределения их по соответствующим портам.
Оптический циркулятор передает сигнал с порта 1 на порт 2 и с порта 2 на порт 3. Происходящее за счет эффекта поляризации разделение встречных лучей обеспечивает высокий уровень изоляции порта 1 от порта 3, а так же низкий уровень вносимых в оптическую линию потерь (менее 0,8dB на одно устройство).
Наиболее применимы циркуляторы для уплотнения линий связи 10 Gigabit Ethernet, что обуславливается экономической целесообразностью решения. Тем не менее, являясь полностью пассивным оптическим устройством, циркулятор может использоваться для организации дуплексного канала по одному волокну на одной длине волны для любых приложений: Fast/Gigabit Ethetnet, FibreChanell, SDH/STM, а также для организации обратного канала в гибридных сетях кабельного телевидения и т.д.
Каждый циркулятор имеет свой номер, выгравированный на металлическом корпусе. К каждому циркулятору прилагается подробный протокол тестирования.
Наиболее применимы циркуляторы для уплотнения линий связи 10 Gigabit Ethernet, что обуславливается экономической целесообразностью решения. Тем не менее, являясь полностью пассивным оптическим устройством, циркулятор может использоваться для организации дуплексного канала по одному волокну на одной длине волны для любых приложений: Fast/Gigabit Ethetnet, FibreChanell, SDH/STM, а также для организации обратного канала в гибридных сетях кабельного телевидения и т.д.
Каждый циркулятор имеет свой номер, выгравированный на металлическом корпусе. К каждому циркулятору прилагается подробный протокол тестирования.
- Потери, вносимые циркулятором, составляют 0,6-0,8 дБ;
- Оптический циркулятор - пассивный компонент не нуждающийся в дополнительном питании;
- Оптический циркулятор является протоколонезависимым устройством и практически не имеет нижней границы по скорости передачи данных;
- Оптический циркулятор используется парами и должен соответствовать длине волны, на которой работают трансиверы.
